地形测绘有哪些步骤?测绘的收费标准是怎样的?

文章发布于:2021-01-29 作者:admin 浏览次数:

随着我国建设发展水平提高,建筑的需求也在不断的增加,地形图作为应用在工业、农业、建筑业的基础图纸,对于其准确性的要求也在不断的提高,而地形图测绘的工作也就变得极其重要,那么地形图测绘是具体内容和步骤是怎样的,收费标准又是什么,全成多维接下来为您详细说明。

        一、地形图测绘内容

  测量控制点的测绘

  测量控制点是测绘地形图和工程测量施工放样的主要依据,应在地图上准确表达。各级平面控制点、导线点、绘图根点和水准点应以显示点或测量点的位置为符号的几何中心位置,根据图式符号的规定。

  住宅区及设施的测绘

  1.居住区内的各类建筑物、构筑物和主要附属设施应当准确测量其所在位置的外部轮廓,如实反映建筑物的结构特征;

  2.房屋轮廓以墙基外角为依据,按建筑材料和性质分类,并注明层数;1: 500和1: 1000图纸中的房屋要逐一展示,临时建筑可以废弃。

  3.当建筑物和围墙轮廓凸凹图形小于0.5mm,简易房屋小于0.6mm2时,可以用直线连接。

  4.1: 500比例尺测绘,房子内部天井要区分。

  5.测绘墙和网格应分类清楚,选择得当。城墙根据城市基底的轮廓用比例表示;墙、栅栏和栏杆可以根据它们的持久性、规律性和重要性来选择。

  6.长度大于3毫米、宽度大于1毫米的台阶和室外楼梯应在图纸上标明。

  7.永久闸墩和柱在图纸上大于1毫米时按比例测量,小于1毫米时测量其中心位置,并用符号表示。当重要桥墩的中心位置无法测量时,应测量并记录偏心距和偏差方向。

  8.对于建筑物突出的悬挂部分,应测量最外侧范围的投影位置,也应测量主要支柱。

  9.工业矿山和设施的位置、形状和性质应在图纸上准确表达;根据音阶,测量其外部轮廓,按照图式排列符号或音符;未按比例绘制的,应确定其锚点或找到线,并使用非比例符号来表示它。

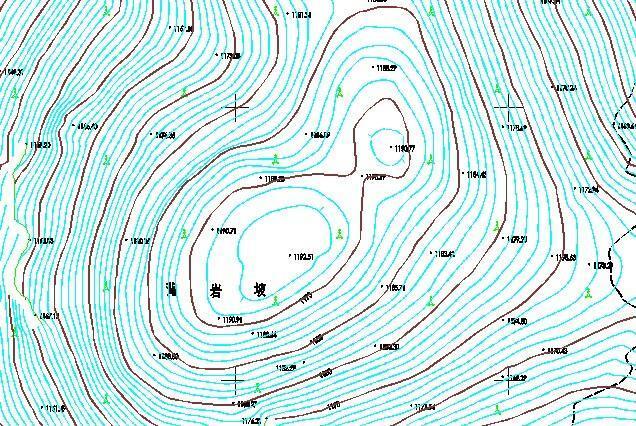

地形图测绘内容

  交通要素测绘

  1.道路及其附属设施的测绘应当准确反映道路的类型和等级以及附属设施的结构和关系;正确处理道路的交叉关系和其他要素的关系。

  2.铁路轨道、公路、道路交叉口、桥面顶部应标注标高;对于曲线段的铁路,应测量内轨顶标高;应测量并注入隧道和涵洞的底部标高。

  3.公路和其他双轨道路应按图纸上的实际宽度和比例表示。图纸上每隔15 ~ 20毫米标注一次公路技术等级代码,国道标注国道路线编号。道路和街道根据它们的铺路材料来划分适用于水泥、沥青、砾石、石材或板岩、硬砖、碎石和土路等。混凝土、沥青、砾石、石头、砖块、道碴、土壤等。应在图纸的路面上标出,路面材料的变化用虚线隔开。

  4.铁路与公路或其他道路平面相交时,不应中断铁路标志,而应中断另一个道路标志;城市道路为立体交叉或高架道路时,应测绘桥梁位置、匝道、绿地;多层重叠,下层被上层覆盖的部分不得绘制,墩柱应按图纸要求表示。

  5.路堤和路堑的边界应根据场地宽度绘制,高程应在坡顶和坡脚测量并适当注入。

  6.穿过居民区的道路不应中断,应根据实际位置绘制。高速公路应在两侧划出围栏(或围墙)和出入口,标明高速公路的名称。应按照图纸要求表示中间值。城市街道应该是汽车经销商绘制道路、立交桥、地下通道出入口、隔离带、环形路、街道花园、人行道、绿化带。

  7.测量桥头、桥身、桥墩的位置,增加建筑结构。

  8.大车路、乡村路、内部路按比例计量。当图纸上的宽度小于1毫米时,只测量道路的中线,由路径符号表示。

  水系要素测绘

  1 .河流、江河、湖泊、水库、池塘、泉水、水井等水利设施应当准确测绘并标明,填筑名称并标明固定流向。可根据需要测量注水深度,也可使用等深线或水下轮廓线表示。

  2.河流、小溪、湖泊、水库等的水线。应根据测绘期间的水位确定。当水线与陡坎线的投影距离小于1毫米时,应采用陡坎线符号表示。图上河流宽度小于0.5mm,图上沟渠上部宽度小于1mm(图纸上1: 2000小于0.5mm),用单线表示。

  3.海岸线应以平均高潮迹形成的水陆分界线为基础。各种干滩应在图纸上用相应的符号或注释标明,并适当测量喷射标高。

  4.水位高,应根据需要测量和注入测量数据。应测量渠道顶边和底部的标高;季节性河流的河床高程应进行测量和注入;路堤和大坝应在顶部和坡脚标高处进行测量和灌浆;注射池的顶边和底标高应在池内测量;应该测量弹簧和井弹簧注水出水口和井平台标高,并按要求记录井平台至水面的深度。

  管线要素测绘

  1.应准确指示永久电源线和通信线,并测量电杆和电塔的位置。当多条线在同一个杆架上时,只显示主要的线。城市建设区的电力线和电信线不能连接,但应在电杆上在架子上画出线条方向。各种线条要清晰连贯。

  2.管道的架空、地面和路堤应分别进行实际测量,并用相应的符号表示。并注明传输物质的名称。架空管道直段支架密集时,可适当选择。地下管线维护井应映射表示。

  3.测量污水格栅、消防栓、阀门、水龙头、接线盒、电话亭、路灯和维修井的中心位置,用符号表示,必要时标明用途。

  植被和土壤质量制图

  1.地形图应正确反映植物的种类特征和分布范围。应确定耕地和园地的范围,并配置相应的标志。如果能把大面积分布的植被表达清楚,可以用注释来解释;当同一地区种植多种植物时,可根据经济价值和数量适当选择,符号配置和土壤符号不应超过三种。

  2.种有小麦、杂粮、棉花、烟草、大豆、花生、油菜籽的田地,应配有旱地标志,配有节水灌溉设备的旱地应填有“喷灌”、“滴灌”;应增加经济作物、油料作物物种名称;一年几季种植不同作物的耕地,应以夏季的主要作物为代表。

  3.宽度大于lmm的脊线用双线表示,宽度小于lmm的脊线用单线表示。应在油田区块测量注入高度。

  4.地面有实物的线性符号与地面边界重合时,可以省略不画;当它与地面上没有物理对象的线性符号重合时,地面类别的边界移动0.2毫米。

  5.在地形图上,当梯田埂的坡度投影宽度大于2mm时,应测量坡脚;当小于2mm时,可测量的注射比较高。当L: 500比例尺地形图上两条脊线之间的距离小于10毫米,其他比例尺地形图上两条脊线之间的距离较小时,当为5mm或脊高小于基本垂直间距的1/2时,可适当选择。

  边界和行政要素的测绘

  1.该图应正确反映边界的类别、等级、位置以及与其他元素的关系。

  2.县(区、旗)及以上应根据勘界协议和有关文件准确绘制,界桩和界标应准确代表几何位置。乡级以上国有农业、森林、牧场和自然保护区的界限可以由需要映射。

  3.当两个或两个以上的级别重合时,应该用更高级别的符号来表示。

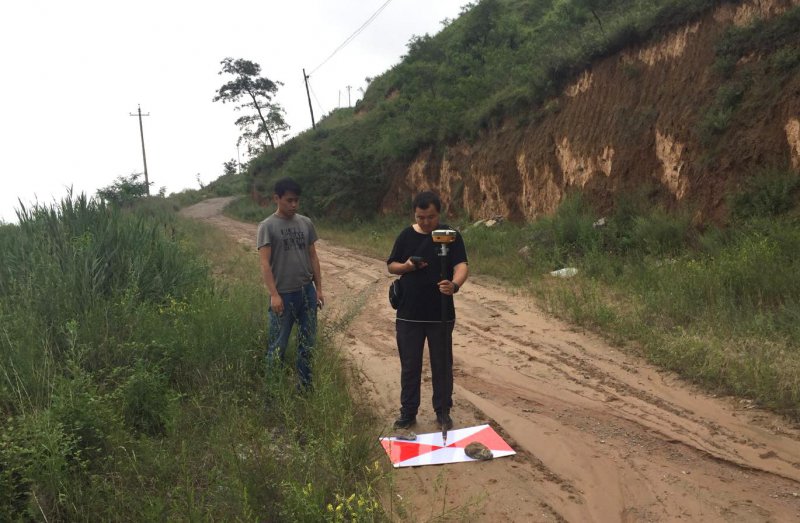

地形图测绘步骤

  二、地形图测绘的步骤

       1.制定详细且明确的工作计划,在审批过后确定实施方案;

       2.收集整理测定区域的原始和现有资料,根据实际的情况编制系统的地形测量技术方案书;

       3.组织相关的专业人员,在创建项目部的同时,设立技术组合质量监督组织;

       4.以全面地形测量为目标,详细准备各种测绘仪器和工具,绘制测量标志;

       5.进行控制测量,为节约生产成本,采用临时地面标志当作图根点;

       6.野外数据的采集在地形图的测量中是十分常见的,信息数据包括地形点和地物点的平面位置和高程数据;

       7.统一进行行业内的计算机信息数据处理,成图和资料的整理需要数字化的协助;

       8.实施质量监管和验收工作。

 三、地形图测绘收费标准

      得参照当前预算标准,国土资源部的或者地质调查局的都行。根据地质条件和比例尺确定。

      1:500地形图测绘按照《地面测量实物收费》面积10万平方米以上为0.18-0.25元每平方,10万平方米一下为0.25-0.38元每平方

       按每幅收费的话:1∶1000000: 14141.4 30572.08

                                    1∶500000:10786.9 23858.52

                                    1∶250000: 10490.1 22032.88

                                    1∶100000: 7286.4 14954.13

                                    1∶50000 : 6264.1 12106.14

                                    1∶25000 : 5533.86 10061.46

                                    1∶10000 :5095.6 8673.96

            地形图测绘工作为人们的生产和生活提供便利,为经济建设奠定有力基础,为国防建设和民生建设加速助力,他的准确性是极为重要的,所以在选择测绘公司的时候,建议一定要选择具有权威性的公司,以上便是关于地形图测绘的具体内容、步骤和收费标准的详细内容。
